典型應用
EC3000一體化防爆電導率儀廣泛應用于電力、化工、冶金、水處理、制藥、電鍍、印染、食品和自來水中電導值的在線監測。
儀器特點
1、LED顯示兩線制一體化
2、采用單片微機，功耗低，高性能，高穩定性，高可靠性
3、測量準確度高、響應速度快、體積小、安裝維護方便
4、本安防爆，防爆等級Exia IIB T4或隔離防爆, 防爆等級Exd IIB T4
5、四檔量程自動切換,自動溫度補償
6、4～20mA隔離電流輸出
技術指標
測量范圍 電導率 0～200000us/cm
溫度量程 0～100℃
被測水溫 0～160℃
供電電源 24VDC
電導率測量基本誤差 ±1%F.S
溫度測量基本誤差 ±0.5℃
溫度補償范圍 0～60℃
隔離電流輸出 4～20mA(RL≤500Ω)

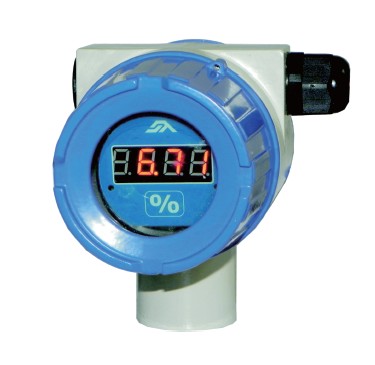

變送器采用防爆鑄鋁密封外殼，防護等級可達IP67， LED顯示，兩線制隔離電流輸出，特別適用于環境惡劣、有爆炸性氣體存在、有防爆要求的工業現場。
|
產品選型表
|
|
|
Y
|
一體化型（測量、4-20mA輸出一體化）
|
結構型式
|
|
F
|
分體型（高阻抗傳感器，mV電極信號輸出，配套控制器現場顯示）
|
|
|
G
|
國產電導電極傳感器
|
電 極
|
|
U
|
國外進口電導電極傳感器
|
|
|
C
|
插入式M48×2螺紋，插深100、150、200mm(用戶參考)
|
安裝方式
|
|
F
|
沉入式(安裝高度0.6m-4m),法蘭或螺紋安裝，訂貨時注明
|
|
S
|
水平流通式(配套水平流通池)DN25、PN0.6法蘭GB9119.2-88
|
|
T
|
用戶特殊要求
|
|
|
P
|
普通工業過程用0-80℃
|
應用場合
|
|
J
|
高溫強堿場合用0-100℃
|
|
S
|
高溫強酸場合用0-110℃
|
|
W
|
污水處理場合用0-80℃
|
|
D
|
低電導率場合用0-100℃
|
|
X
|
消毒發酵場合用0-135℃
|
|
Y
|
高溫高壓、有機物0-140℃(1MPa)
|
|
R
|
印染專用電極
|
|
C
|
超低溫型-25-25℃
|
|
|
00
|
常壓
|
壓力
|
|
06
|
≤0.6MPa
|
|
10
|
≤1.0MPa
|
|
|
W
|
無現場指示（一體型）
|
現場顯示
方式
|
|
M
|
現場指針式mA表顯示（一體型）
|
|
E
|
現場LED顯示
|
|
C
|
現場LCD顯示
|
|
|
A
|
ABS
|
接液材質
|
|
P
|
UPVC或PPR(訂貨時注明)
|
|
B
|
1Cr18Ni9Ti
|
|
F
|
不銹鋼聚四氟乙烯復合材料
|
|
Q
|
其它材質
|
|
|
O
|
不防爆
|
防爆
|
|
I
|
本安防爆(4-20mA)防爆等級Exia IIB T4
|
|
|
安裝長度(沉入式、插入式)L=？
|
|
|
測量范圍電導
|
|
EC3000
|
Y
|
U
|
F
|
P
|
00
|
E
|
B
|
O
|
L=500mm
|
0-200us/cm
|
選型舉例
|
|
